Optimizador (Optimizer)

Si la configuración del plan se ha aplicado en modo optimizador, el botón Optimizer estará visible y habilitado en la barra de herramientas principal, lo que permite acceder a las siguientes opciones:

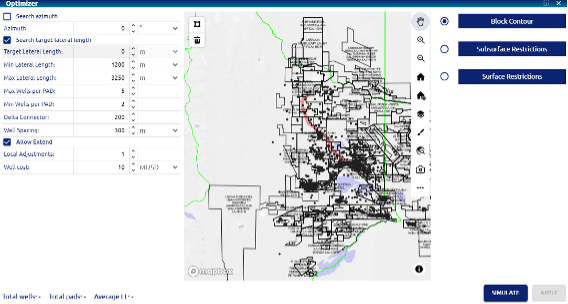

Plan de desarrollo del campo – Optimizador

Parámetros de entrada

• Search azimuth: casilla de verificación que permite al algoritmo determinar automáticamente el ángulo de azimut óptimo; si se desmarca, el usuario puede ingresar el valor deseado manualmente.

• Azimuth: valor del azimut a usar en la simulación, expresado en grados.

• Search target lateral length: casilla de verificación que permite al algoritmo determinar la longitud lateral objetivo automáticamente.

• Target Lateral Length: longitud lateral objetivo a considerar en la simulación.

• Min Lateral Length, y Max Lateral Length: límites mínimo y máximo de longitud lateral a considerar en la simulación.

• Max Wells per PAD, y Min Wells per PAD: número máximo y mínimo de pozos por pad a considerar en la simulación.

• Delta Connector: longitud de la conexión entre el centro del pad y el inicio de la sección lateral.

• Well Spacing: distancia o espaciamiento establecido entre pozos en la configuración del campo.

• Allow Extend: permite que las laterales se extiendan más allá del espaciamiento nominal si hay área disponible.

• Local Adjustments: factor de ajuste en la distribución regular de pozos (valores 0, 1 o 2) para ejecutar diferentes estrategias de completación de la distribución.

• Well cost: costo estimado de perforación y terminación de un pozo.

Interacciones con el Mapa: A través de las herramientas de polígono disponibles en el mapa, se determinan los contornos para el bloque de desarrollo y sus restricciones (tanto en superficie como en subsuelo).

• Botón Simulate: genera la simulación con los parámetros ingresados.

• Botón Apply: incorpora los resultados de la simulación al Plan de Desarrollo (Dev Plan).

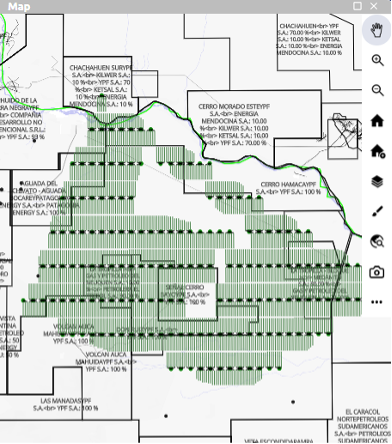

Plan de desarrollo del campo – Resultados para configuraciones de perforación y áreas restringidas

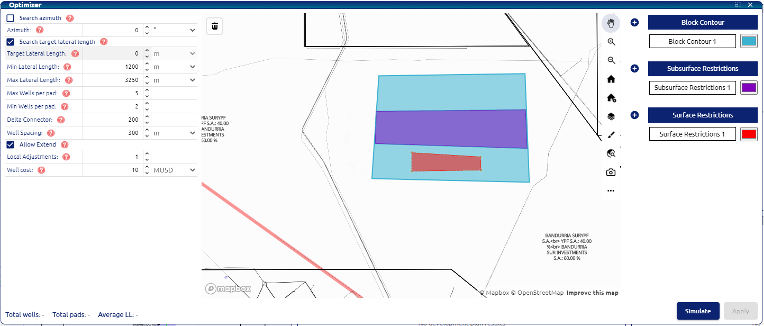

En el panel derecho de la ventana del Optimizer, el usuario puede crear tres tipos de contornos:

1- Block Contour (Contorno del Bloque): el área principal del campo que el optimizador usará como límite para ubicar los pozos.

2- Subsurface restrictions (Restricciones de subsuelo): el usuario puede definir áreas donde el algoritmo no podrá perforar ni atravesar con la sección horizontal de los pozos.

3- Surface restrictions (Restricciones de superficie): restringe las zonas donde se pueden ubicar las cabezas de pozo (superficie del pad).
