PVT Explorer

Al hacer clic en el botón ‘PVT’, la aplicación mostrará la lista de modelos PVT disponibles para el usuario. Desde aquí, podrá crear, cargar, editar y eliminar modelos PVT, así como asignar uno específico a un pozo o a un grupo de pozos.

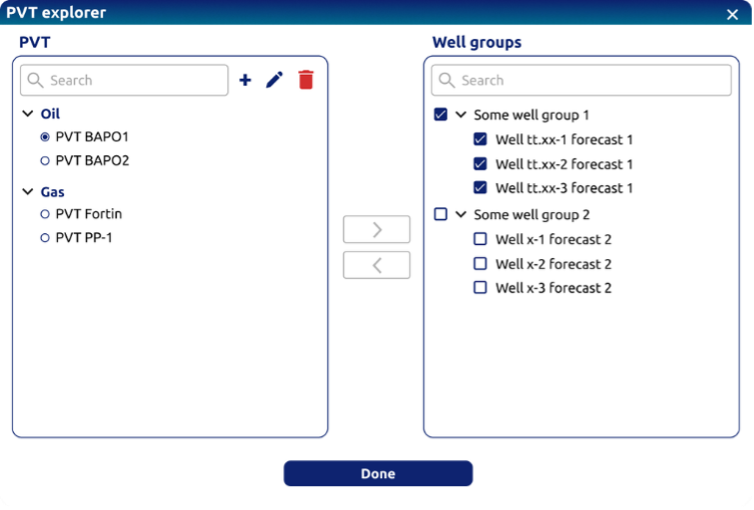

PVT Explorer - Crear, cargar y guardar modelos PVT

Crear un nuevo PVT
Al hacer clic en el botón ‘+’ dentro de la ventana de PVT Explorer, se desplegará una ventana flotante dividida en pasos secuenciales. El usuario podrá avanzar o retroceder utilizando los botones ‘Next’ y ‘Back’.

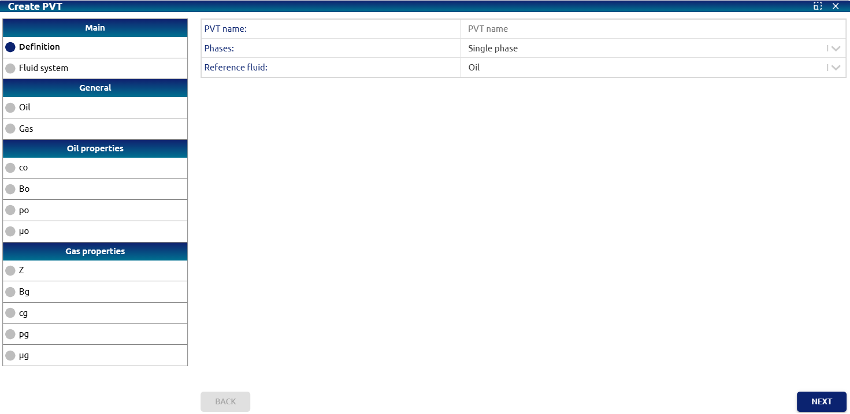

Crear PVT - Definición

Paso 1: Definición

• Nombre del modelo PVT: campo de texto para asignar un nombre al modelo.

• Fases: menú desplegable que define el número de fases del modelo. Opciones:

     o Una fase (opción por defecto)

     o Multifásico (opción deshabilitada actualmente)

• Fluido de referencia: define el fluido principal del modelo. Opciones:

     o Petróleo

     o Gas

     o Agua (esta opción está deshabilitada actualmente)

Paso 2: Sistema de fluidos (Petróleo)

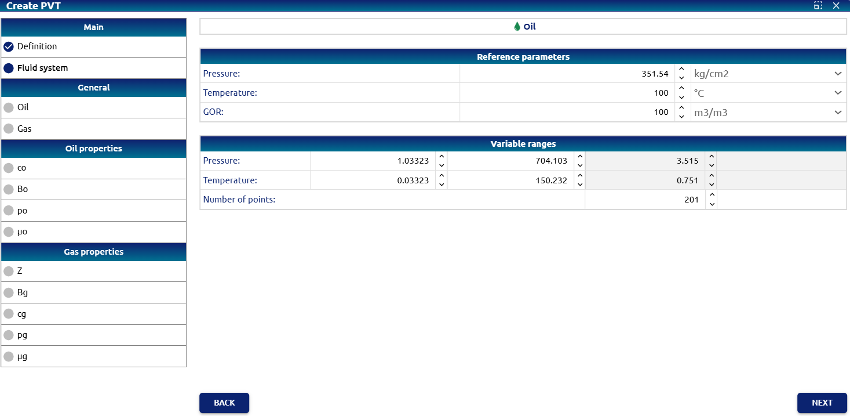

Crear PVT – Sistema de fluidos (Petróleo)

Parámetros de referencia:

• Presión: presión de referencia. Valor por defecto: 351.535 kg/cm²
• Temperatura: temperatura de referencia. Valor por defecto: 100 °C
• GOR: Gas Oil Ratio de referencia. Valor por defecto: 100 m³/m³

Rangos de variables:

• Presión: Mínimo por defecto: 1.03323 kg/cm², Máximo por defecto: 704.103 kg/cm². El incremento se calcula como (presión_máx - presión_mín) / (número_de_puntos - 1)

• Temperatura: Mínimo por defecto: 0.03323 °C, Máximo por defecto: 150.232 °C. El incremento se calcula como (temperatura_máx - temperatura_mín) / (número_de_puntos - 1)

• Número de puntos: Valor por defecto: 201

Paso 3: Propiedades – Generales (Petróleo)

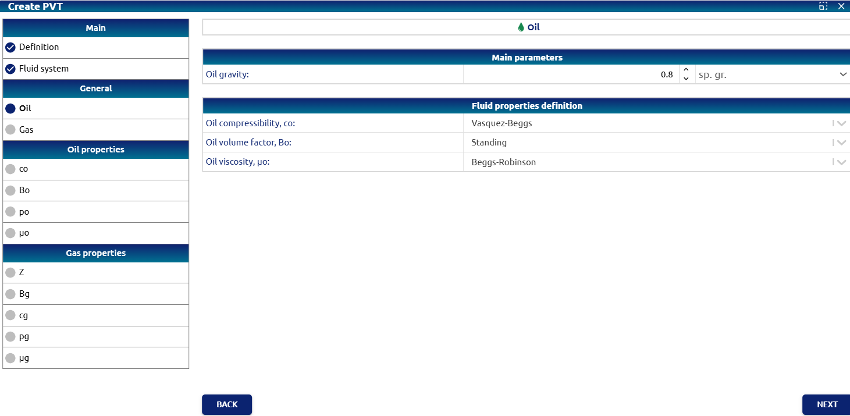

Crear PVT – Propiedades Generales (Petróleo)

• Gravedad específica del petróleo: Valor por defecto: 0.8. Unidades disponibles:

     o sp. gr.

     o °API

• Compresibilidad del petróleo (Co): Valor por defecto: Vasquez-Beggs
• Factor de volumen del petróleo (Bo): Valor por defecto: Standing
• Viscosidad del petróleo (μo): Valor por defecto: Beggs-Robinson

Paso 4: Propiedades – Generales (Gas)

Crear PVT – Propiedades Generales (Gas)

• Gravedad específica del gas: Valor por defecto: 0.7

• H₂S, CO₂ y N₂: Valor por defecto: 0.00 (Fracción). Unidades disponibles:

     o Fracción

     o %

• Propiedades pseudo-críticas: Valor por defecto: Carr et al.

• Pc: presión pseudo-crítica. Campo no editable (calculado por la API de PVT)

• Tc: temperatura pseudo-crítica. Campo no editable (calculado por la API de PVT)

• Factor de compresibilidad (Z): Valor por defecto: Hall-Yarborough
• Factor de volumen del gas (Bg): Valor por defecto: Interno
• Viscosidad del gas (μg): Valor por defecto: Lee et al.

Paso 5: Ver resultados

Las siguientes pestañas permiten visualizar las propiedades calculadas para petróleo y gas, en función de los parámetros ingresados.

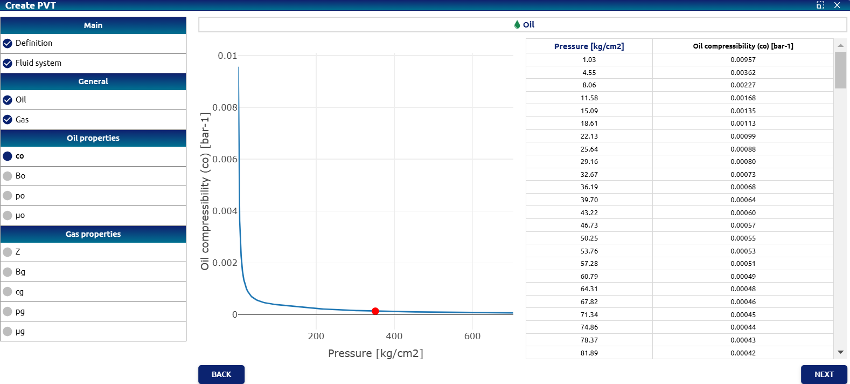

Crear PVT – Compresibilidad del petróleo (Co)

Crear PVT – Factor de volumen del petróleo (Bo)

Crear PVT – Densidad del petróleo (ρo)

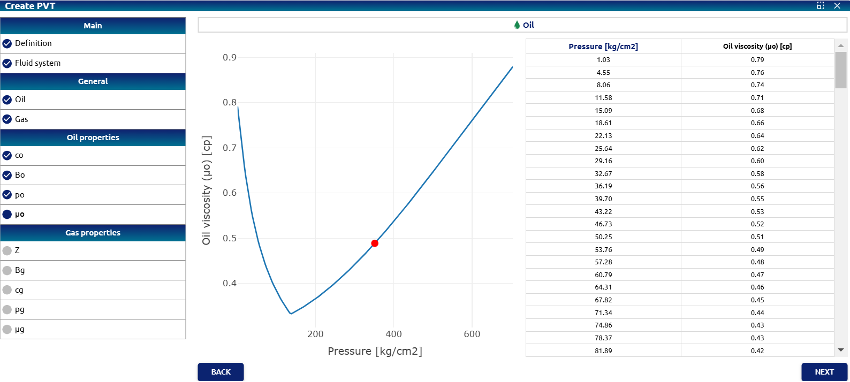

Crear PVT – Viscosidad del petróleo (μo)

Crear PVT – Factor Z del gas

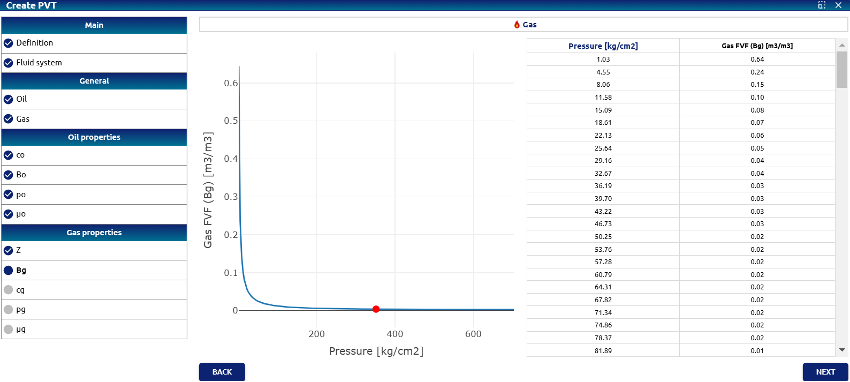

Crear PVT – Factor de volumen del gas (Bg)

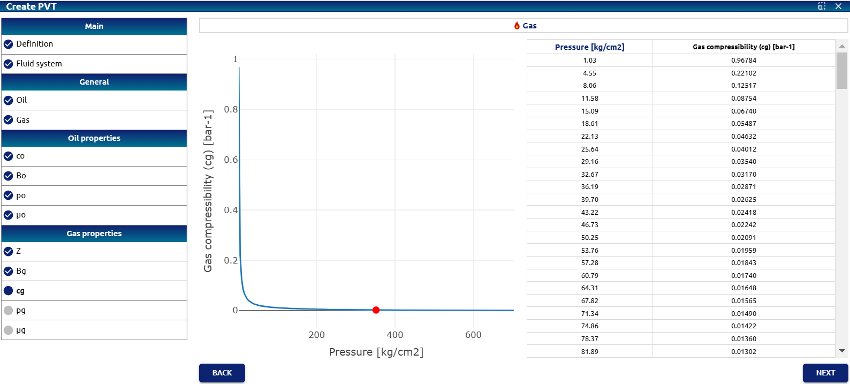

Crear PVT – Compresibilidad del gas (Cg)

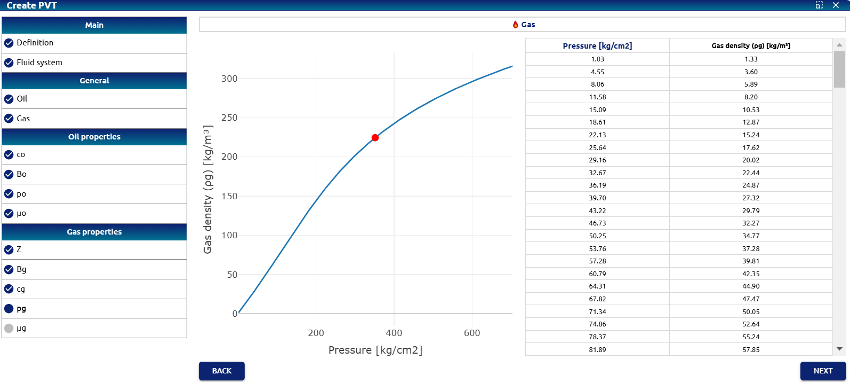

Crear PVT – Densidad del gas (ρg)

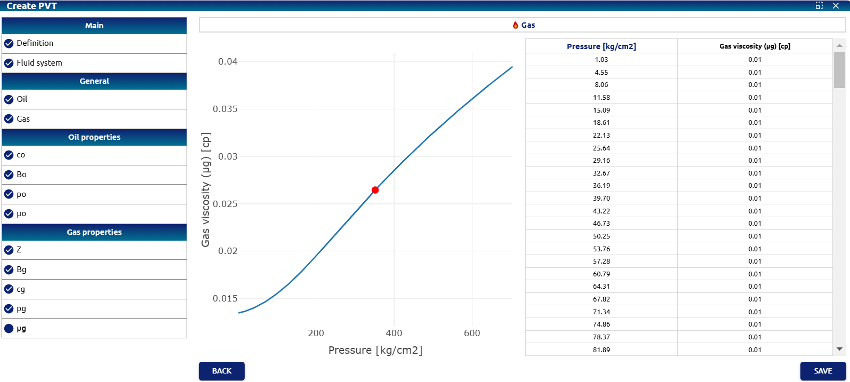

Crear PVT – Viscosidad del gas (μg)

Una vez que se haya calculado esta última propiedad, el botón Save estará habilitado, permitiendo guardar el modelo PVT generado.
