Convert to Bottomhole Pressure (BHP)
Esta funcionalidad permite al usuario calcular la BHP a partir de la presión en cabeza de pozo (WHP). Se encuentra en la pestaña ‘Analysis’, dentro de la sección ‘Dynamic Data Analysis’ del navbar, y estará habilitada si los pozos seleccionados cuentan con datos de WHP.
Dynamic Data Analysis en la barra principal
Los pozos a incluir en el cálculo deben seleccionarse desde el grupo de pozos en trabajo:

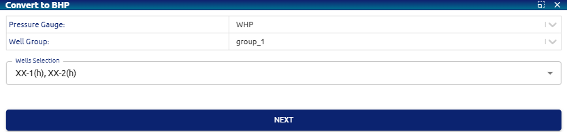

Convert to BHP – Selección de pozos
El módulo de cálculo consta de tres pestañas ordenadas según el flujo de proceso necesario.
Pestaña Well Configuration

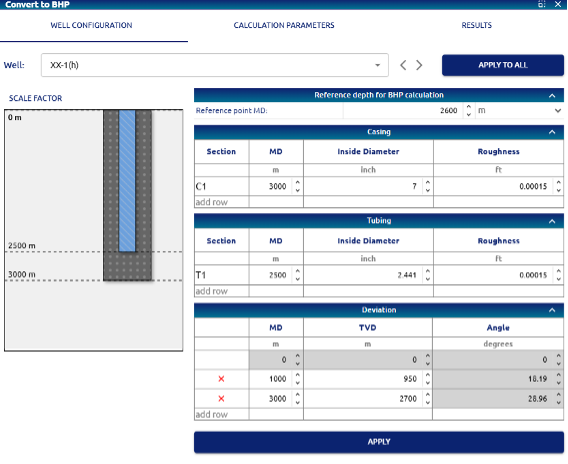

Convert to BHP – Pestaña Well configuration
En esta sección deben ingresarse las instalaciones del pozo necesarias para realizar el cálculo de presión desde cabeza hasta fondo:
• Reference depth for BHP calculation: profundidad de referencia en la que se tomará la presión de fondo calculada.
• Casing and Tubing tables: en ambos casos se ingresan las secciones necesarias para describir los distintos tramos de cañerías, con el objetivo de incluir los cambios de diámetro y rugosidad.
• Deviations: se ingresan las desviaciones del pozo completando los distintos tramos según los valores de MD (profundidad medida) y TVD (profundidad vertical verdadera). Con esta información, el módulo calcula y muestra el ángulo correspondiente a cada tramo.
A la izquierda de esta sección de cálculo se muestra un diagrama de las cañerías del pozo que refleja las profundidades y diámetros ingresados.
Los botones APPLY y APPLY TO ALL permiten asignar los datos ingresados al pozo seleccionado o a todos los incluidos para el cálculo, respectivamente.
Pestaña Calculation parameters

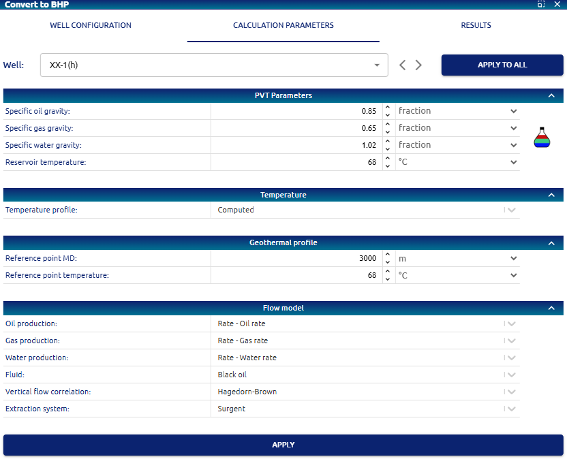

Convert to BHP – Pestaña Calculation parameters
Se ingresan/seleccionan los parámetros necesarios para realizar el cálculo de los siguientes ítems:
• PVT parameters: en base a las gravedades específicas del gas, petróleo y agua, y la temperatura del yacimiento, el módulo de cálculo utiliza correlaciones para black oil para obtener los parámetros PVT necesarios
