Type Well
La funcionalidad de Type well permite a los usuarios calcular uno o más type wells utilizando dos métodos distintos:
• From statistics*: basado en múltiples pronósticos, asumiendo una distribución de probabilidad log-normal.
• User defined: parámetros de entrada manuales provistos por el usuario.
La funcionalidad se encuentra en la pestaña ‘Analysis’ en la barra de navegación, dentro de la sección ‘Decline Curve Analysis’.

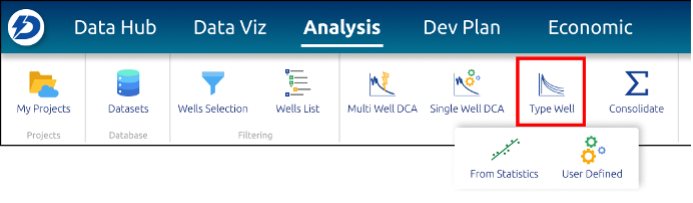

Decline Curve Analysis en la barra principal
Type Well from Statistics
La funcionalidad Type Well from Statistics permite al usuario calcular uno o más type wells, ajustando caudales iniciales pronosticados y EURs, asumiendo una distribución de probabilidad log-normal.
Esta funcionalidad se encuentra en la pestaña ‘Analysis’ de la barra de navegación, dentro de la sección ‘Decline Curve Analysis’.

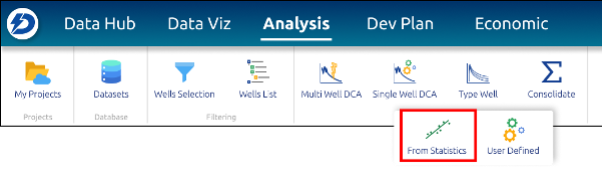

Type Well from statistics en la barra principal
Parámetros de la pestaña Initial rate

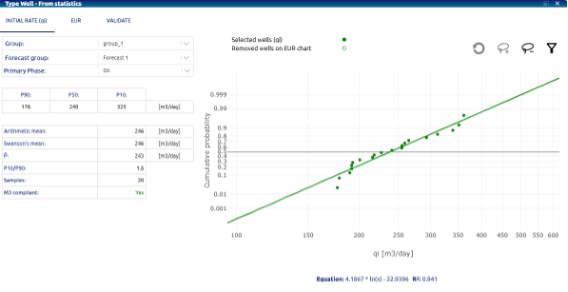

Type Well – pestaña Initial rate
• Well group: lista desplegable para seleccionar el grupo de pozos del cual tomar el pronóstico
• Forecast group: lista desplegable para seleccionar el pronóstico a utilizar para calcular estadísticas
• Primary phase: lista desplegable para seleccionar la fase primaria del pronóstico de los pozos. Opciones:
o Oil
o Gas• Percentiles P90, P50, P10: percentiles del conjunto de datos para el caudal inicial (qi) de los pozos incluidos en el análisis. Los percentiles dividen los datos en 100 partes iguales, representando el valor por debajo del cual cae un determinado porcentaje de los datos. En este caso, P90 representa un escenario pesimista, y P10 el más optimista.
• Arithmetic mean: es el promedio simple de un conjunto de valores para qi, calculado como la suma de todos los valores dividida por la cantidad de datos, representa el valor promedio del conjunto.
• Swanson’s mean: promedio ponderado usando percentiles clave, proporciona una estimación representativa que incorpora tanto el rango (P90 y P10) como el valor central (P50) del conjunto.
• P̂: el valor esperado representa el resultado promedio esperado de una variable aleatoria, considerando incertidumbre.
• P10/P90: relación entre los percentiles 10 y 90, calculado como: P10/P90. Indica el grado de dispersión o incertidumbre en los datos. Una razón cercana a 1 sugiere baja incertidumbre; una razón muy baja indica alta dispersión y mayor incertidumbre.
• Samples: cantidad de valores de qi (cantidad de pozos) incluidos en el análisis.
• M3 compliant: indica que el modelo cumple con el estándar M3, lo que asegura que media, mediana y moda de la distribución guardan una relación coherente dentro del conjunto de datos.
• Chart: representación visual de cómo están distribuidos los valores de esa variable en términos de probabilidad acumulada. Una curva empinada indica baja dispersión; una curva más plana, mayor variabilidad o incertidumbre.
• Chart toolbar: permite interactuar con el gráfico para seleccionar/deseleccionar puntos de qi a incluir o no en el cálculo, acceder a la lista de pozos usados y aplicar filtros por nombre de pozo.
Parámetros de la pestaña EUR

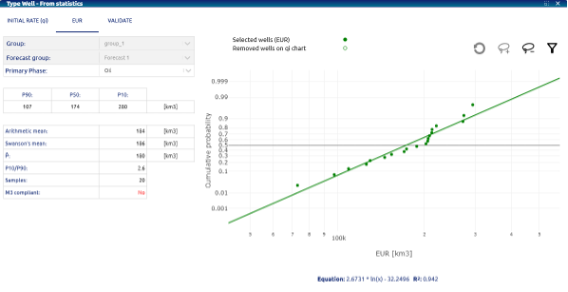

Type Well – pestaña EUR
Se aplican las mismas estadísticas a la variable EUR (Estimated Ultimate Recovery). En esta pestaña no se pueden modificar el grupo ni el pronóstico seleccionados en la pestaña anterior, aunque sí se puede intervenir en la selección de pozos dentro del grupo para ser considerados en el análisis.
Parámetros de la pestaña Validate
Type Well – pestaña Validate
• Forecast group: muestra el pronóstico seleccionado en la primera pestaña para determinar las estadísticas
• Primary phase: muestra la fase primaria del pronóstico seleccionada
• Decline Model: lista desplegable para seleccionar el modelo de declinación del type well. Opciones:
o Exponential (Exp)
o Hyperbolic (H)
o Modified hyperbolic (MH)
o Power law exponential (PLE)
o Stretched exponential (SE)• Decline parameters: se genera una curva de declinación para cada uno de los tres percentiles (P10, P50 y P90) usando como entrada los valores de caudal inicial (qi) y EUR determinados en los pasos anteriores. Según el modelo de declinación elegido, se incluyen además los siguientes parámetros (estimados inicialmente como el promedio de los valores individuales de los pozos analizados):
o Time at peak: tiempo hasta alcanzar el caudal máximo, expresado en días.
o (solo para modelos H / MH / Exp) Di: tasa de declinación inicial, en 1/año.
o (solo para modelos H / MH) exponente b: parámetro que caracteriza la forma de declinación en curvas hiperbólicas.
o (solo para modelos PLE / SE) exponente n: exponente de ley de potencias, describe cómo varía la tasa de declinación en el tiempo.
o (solo para modelos PLE / SE) transition time: factor tau, en días. Está relacionado con el tiempo característico de declinación y modula cómo disminuye la producción.
o (solo para modelo MH) Exp Switch: condición para pasar de función hiperbólica a exponencial. Opciones: por tiempo o por tasa de declinación.
o (solo para modelo MH) Exp Switch value: valor a ingresar según la opción de cambio seleccionada.
o Forecast period: cantidad de años a pronosticar.
o Limit rate: caudal mínimo a considerar en el pronóstico.• Completion:
o Frac. stages: cantidad de etapas de fractura hidráulica.
o Lateral Length: longitud horizontal efectiva del pozo dentro de la formación productiva.• Gas Oil Ratio:
• GOR forecast method: lista desplegable para seleccionar el método de pronóstico del GOR. Opciones:
o Manual: deben ingresarse los siguientes parámetros que definirán la curva GOR durante la producción del pozo:
• parámetro a: determina la curvatura del GOR hasta su valor máximo, entre 1 y 20.
• GOR initial value, GOR Max, y GOR Final: valores característicos del GOR (eje y) para ajustar la curva.
• Np@BubblePoint, Np@GOR Max, Np@GOR Final: valores de producción característicos (eje x) para ajustar la curva GOR.
o Constant: se debe ingresar un valor individual de GOR.• Water Forecast:
o Water Forecast method: lista desplegable para seleccionar el método de pronóstico de agua. Opciones:• Constant: utiliza un valor constante de water cut que debe ser ingresado por el usuario.
• Initial date: fecha de inicio de producción del type well.
Usando el botón Apply se generan las curvas para los 3 percentiles:

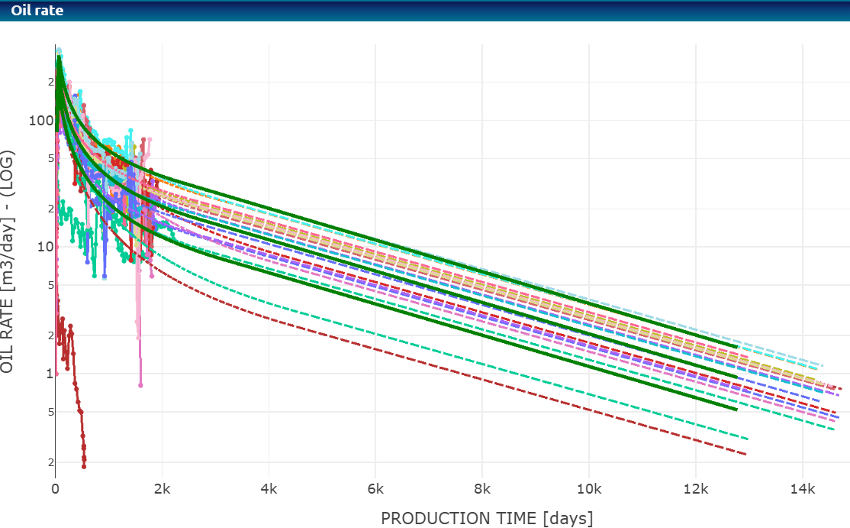

Type Well – Curvas generadas para type wells P10, P50 y P90 (curvas sólidas en verde)
Type Well User defined
La funcionalidad Type Well User defined permite al usuario configurar un type well a partir de variables ingresadas manualmente según el modelo de declinación seleccionado.

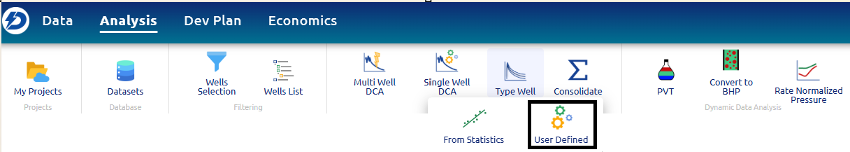

Type Well User defined en la barra principal
Parámetros de Type Well User defined
Type Well User defined – parámetros
• Well group: lista desplegable para seleccionar el grupo de pozos del cual tomar el pronóstico
• Forecast group: lista desplegable para seleccionar el pronóstico a utilizar para calcular estadísticas
• Type well name: nombre ingresado por el usuario para el type well
• Decline parameters:
o Primary phase: lista desplegable para seleccionar la fase primaria del pronóstico. Opciones:
• Oil
• Gaso Decline model: lista desplegable para seleccionar el modelo de declinación. Opciones:
• Exponential (Exp)
• Hyperbolic (H)
• Modified hyperbolic (MH)
• Power law exponential (PLE)
• Stretched exponential (SE)o Initial rate: caudal inicial para el type well.
o Time at peak: tiempo hasta alcanzar el caudal máximo, en días.
o (solo para modelo MH) Exp Switch: condición para pasar de función hiperbólica a exponencial. Opciones: por tiempo o por tasa de declinación.
o (solo para modelo MH) Exp Switch value: valor a ingresar según la opción de cambio seleccionada.
o (solo para modelos H / MH / Exp) Di: tasa de declinación inicial, en 1/año.
o (solo para modelos H / MH) exponente b: parámetro que caracteriza la forma de declinación hiperbólica.
o (solo para modelos PLE / SE) exponente n: describe cómo varía la tasa de declinación en el tiempo.
o (solo para modelos PLE / SE) transition time: factor tau, en días. Relacionado con el tiempo característico de declinación.
o Forecast period: cantidad de años a pronosticar.
o Limit rate: caudal mínimo a considerar en el pronóstico.• Completion:
o Frac. stages: cantidad de etapas de fractura hidráulica.
o Lateral Length: longitud horizontal efectiva del pozo dentro de la formación productiva.• Gas Oil Ratio:
• GOR forecast method: lista desplegable para seleccionar el método de pronóstico del GOR. Opciones:
o Manual: deben ingresarse los siguientes parámetros para definir la curva GOR:• parámetro a: curvatura del GOR hasta su valor máximo, entre 1 y 20.
• GOR initial value, GOR Max, y GOR Final: valores característicos del GOR (eje y).
• Np@BubblePoint, Np@GOR Max, Np@GOR Final: valores característicos de producción (eje x).
o Constant: se debe ingresar un valor individual de GOR.• Water Forecast:
o Water Forecast method: lista desplegable para seleccionar el método de pronóstico de agua. Opciones:• Constant: utiliza un valor de water cut constante, ingresado por el usuario.
• Initial date: fecha de inicio de producción del type well.
Usando el botón Apply se genera la curva para el type well:

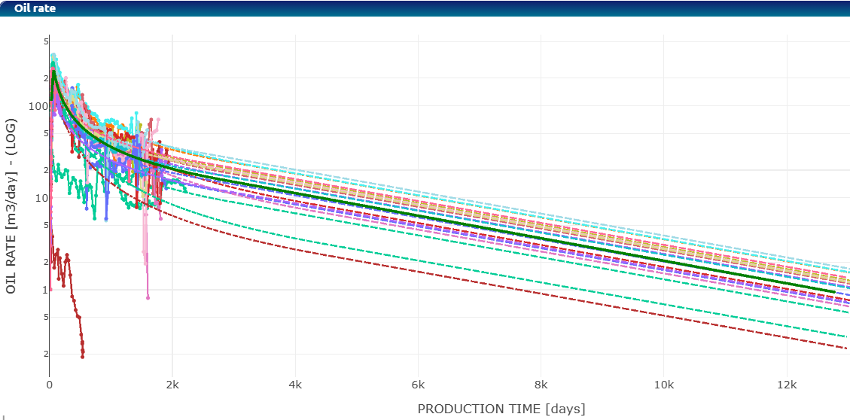

Type Well User defined – Curva generada para el type well (curva sólida en verde)
